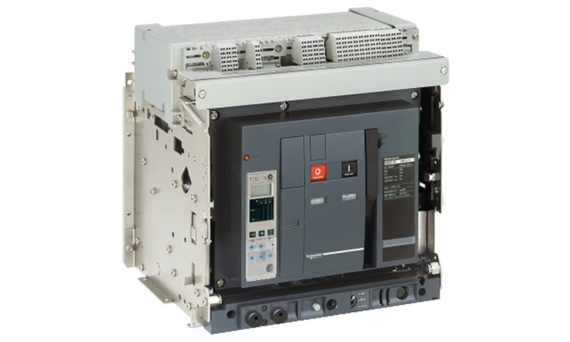

• ACB
• ขนาดกระแส 800 - 6300A
• Icu = 42, 65, 100,150 kA@220/415Vac
• Ics = 100%Icu
• 3P, 4P
• ติดตั้งแบบ Fixed/Drawout
• Electronic trip unit แบบมีมิเตอร์ในตัว
• สำาหรับไฟ AC และ DC
• มีฟังก์ชั่นการวัดและการสื่อสาร (metering and communication)
Fixed Circuit Breakers (3P) ทริปยูนิต รุ่น Micrologic 2.0E
| ประเภท Frame |
รายละเอียดสินค้า Frame (A) |
รายละเอียดรุ่น Trip unit |
Ir long-time protection |
Isd short-time protection |
II instantaneous protection |
Ig earth fault protection |
Type N1 Icu = Ics = 42kA |
Type H1 | Type H2 | |||||||
| รหัสสินค้า | ราคา (บาท) | Icu = Ics = 66kA | Icu = Ics = 100kA | Icu = Ics = 100kA | Icu = Ics = 150kA | |||||||||||
| รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | |||||||||
| Single frame |
800 MasterPact NW08 |
Micrologic 2.0E | 320-800A | 1.5-10*Ir | - | - | NW0803 F2EM |
125,500 | NW0813 F2EM |
138,000 | - | - | NW0823 F2EM |
147,500 | - | - |
| 1000 MasterPact NW10 |
400-1000A | 1.5-10*Ir | - | - | NW1003 F2EM |
132,000 | NW1013 F2EM |
146,500 | - | - | NW1023 F2EM |
151,500 | - | - | ||
| 1250 MasterPact NW12 |
500-1250A | 1.5-10*Ir | - | - | NW1203 F2EM |
147,500 | NW1213 F2EM |
155,500 | - | - | NW1223 F2EM |
158,000 | - | - | ||
| 1600 MasterPact NW16 |
630-1600A | 1.5-10*Ir | - | - | NW1603 F2EM |
171,000 | NW1613 F2EM |
178,000 | - | - | NW1623 F2EM |
191,500 | - | - | ||
| 2000 MasterPact NW20 |
800-2000A | 1.5-10*Ir | - | - | - | - | NW2013 F2EM |
210,000 | - | - | NW2023 F2EM |
254,500 | - | - | ||
| 2500 MasterPact NW25 |
1000-2500A | 1.5-10*Ir | - | - | - | - | NW2513 F2EM |
265,500 | - | - | NW2523 F2EM |
332,500 | - | - | ||
| 3200 MasterPact NW32 |
1280-3200A | 1.5-10*Ir | - | - | - | - | NW3213 F2EM |
336,000 | - | - | NW3223 F2EM |
384,000 | - | - | ||
| 4000 MasterPact NW40 |
1600-4000A | 1.5-10*Ir | - | - | - | - | NW4013 F2EM |
500,500 | - | - | NW4023 F2EM |
574,500 | - | - | ||
| Double frame |
4000b MasterPact NW40b |
Micrologic 2.0E | 1600-4000A | 1.5-10*Ir | - | - | - | - | - | - | NW4B13 F2EM |
639,500 | - | - | NW4B23 F2EM |
711,500 |
| 5000 MasterPact NW50 |
2000-5000A | 1.5-10*Ir | - | - | - | - | - | - | NW5013 F2EM |
734,500 | - | - | NW5023 F2EM |
953,000 | ||
| 6300 MasterPact NW63 |
2520-6300A | 1.5-10*Ir | - | - | - | - | - | - | NW6313 F2EV |
1,010,000 | - | - | NW6323 F2EV |
1,190,000 | ||
Fixed Circuit Breakers (3P) ทริปยูนิต รุ่น Micrologic 6.0E
| ประเภท Frame |
รายละเอียดสินค้า Frame (A) |
รายละเอียดรุ่น Trip unit |
Ir long-time protection |
Isd short-time protection |
II instantaneous protection |
Ig earth fault protection |
Type N1 Icu = Ics = 42kA |
Type H1 | Type H2 | |||||||
| รหัสสินค้า | ราคา (บาท) | Icu = Ics = 66kA | Icu = Ics = 100kA | Icu = Ics = 100kA | Icu = Ics = 150kA | |||||||||||
| รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | |||||||||
| Single frame |
800 MasterPact NW08 | Micrologic 6.0E | 320-800A | 1.5-10*Ir | 2-15*In or OFF |
0.3-1*In (In 400A), 0.2-1*In (400A<In<1250A) | NW0803 F6EM |
196,500 | NW0813 F6EM |
210,000 | - | - | NW0823 F6EM |
229,500 | - | - |
| 1000 MasterPact NW10 |
400-1000A | 1.5-10*Ir | 2-15*In or OFF |
0.2-1*In | NW1003 F6EM |
207,000 | NW1013 F6EM |
217,500 | - | - | NW1023 F6EM |
234,000 | - | - | ||
| 1250 MasterPact NW12 |
500-1250A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | NW1203 F6EM |
216,500 | NW1213 F6EM |
227,500 | - | - | NW1223 F6EM |
236,000 | - | - | ||
| 1600 MasterPact NW16 |
630-1600A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | NW1603 F6EM |
249,000 | NW1613 F6EM |
259,500 | - | - | NW1623 F6EM |
268,000 | - | - | ||
| 2000 MasterPact NW20 |
800-2000A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | NW2013 F6EM |
275,000 | - | - | NW2023 F6EM |
314,000 | - | - | ||
| 2500 MasterPact NW25 |
1000-2500A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | NW2513 F6EM |
338,000 | - | - | NW2523 F6EM |
395,500 | - | - | ||
| 3200 MasterPact NW32 |
1280-3200A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | NW3213 F6EM |
401,500 | - | - | NW3223 F6EM |
445,000 | - | - | ||
| 4000 MasterPact NW40 |
1600-4000A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | NW4013 F6EM |
567,500 | - | - | NW4023 F6EM |
619,000 | - | - | ||
| Double frame |
4000b MasterPact NW40b |
Micrologic 6.0E | 1600-4000A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | - | - | NW4B13 F6EM |
726,000 | - | - | NW4B23 F6EM |
762,000 |
| 5000 MasterPact NW50 |
2000-5000A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | - | - | NW5013 F6EM |
833,500 | - | - | NW5023 F6EM |
979,500 | ||
| 6300 MasterPact NW63 |
2520-6300A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | - | - | NW6313 F6EV |
1,215,000 | - | - | NW6323 F6EV |
1,215,000 | ||
Withdrawable / Drawout Circuit Breakers (3P) ทริปยูนิต รุ่น Micrologic 2.0E
| ประเภท Frame |
รายละเอียดสินค้า Frame (A) |
รายละเอียดรุ่น Trip unit |
Ir long-time protection |
Isd short-time protection |
II instantaneous protection |
Ig earth fault protection |
Type N1 Icu = Ics = 42kA |
Type H1 | Type H2 | |||||||
| รหัสสินค้า | ราคา (บาท) | Icu = Ics = 66kA | Icu = Ics = 100kA | Icu = Ics = 100kA | Icu = Ics = 150kA | |||||||||||
| รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | |||||||||
| Single frame |
800 MasterPact NW08 |
Micrologic 2.0E | 320-800A | 1.5-10*Ir | - | - | NW0803 D2EM |
174,000 | NW0813 D2EM |
182,500 | - | - | NW0823 D2EM |
188,500 | - | - |
| 1000 MasterPact NW10 |
400-1000A | 1.5-10*Ir | - | - | NW1003 D2EM |
185,500 | NW1013 D2EM |
189,500 | - | - | NW1023 D2EM |
190,500 | - | - | ||
| 1250 MasterPact NW12 |
500-1250A | 1.5-10*Ir | - | - | NW1203 D2EM |
203,000 | NW1013 D2EM |
209,000 | - | - | NW1223 D2EM |
212,000 | - | - | ||
| 1600 MasterPact NW16 |
640-1600A | 1.5-10*Ir | - | - | NW1603 D2EM |
203,000 | NW1213 D2EM |
228,500 | - | - | NW1623 D2EM |
250,500 | - | - | ||
| 2000 MasterPact NW20 |
800-2000A | 1.5-10*Ir | - | - | - | - | NW2013 D2EM |
278,000 | - | - | NW2023 D2EM |
318,500 | - | - | ||
| 2500 MasterPact NW25 |
1000-2500A | 1.5-10*Ir | - | - | - | - | NW2013 D2EM |
347,000 | - | - | NW2523 D2EM |
400,500 | - | - | ||
| 3200 MasterPact NW32 |
1280-3200A | 1.5-10*Ir | - | - | - | - | NW2513 D2EM |
445,000 | - | - | NW3223 D2EM |
482,000 | - | - | ||
| 4000 MasterPact NW40 |
1600-4000A | 1.5-10*Ir | - | - | - | - | NW4013 D2EM |
634,500 | - | - | NW4023 D2EM |
683,000 | - | - | ||
| Double frame |
4000b MasterPact NW40b |
Micrologic 2.0E | 1600-4000A | 1.5-10*Ir | - | - | - | - | - | - | NW4B13 D2EM |
780,500 | - | - | NW4B23 D2EM |
856,000 |
| 5000 MasterPact NW50 |
2000-5000A | 1.5-10*Ir | - | - | - | - | - | - | NW5013 D2EM |
846,500 | - | - | NW5023 D2EM |
1,110,000 | ||
| 6300 MasterPact NW63 |
2520-6300A | 1.5-10*Ir | - | - | - | - | - | - | NW6313 D2EV |
1,165,000 | - | - | NW6323 D2EV |
1,510,000 | ||
Withdrawable / Drawout Circuit Breakers (3P) ทริปยูนิต รุ่น Micrologic 6.0E
| ประเภท Frame |
รายละเอียดสินค้า Frame (A) |
รายละเอียดรุ่น Trip unit |
Ir long-time protection |
Isd short-time protection |
II instantaneous protection |
Ig earth fault protection |
Type N1 Icu = Ics = 42kA |
Type H1 | Type H2 | |||||||
| รหัสสินค้า | ราคา (บาท) | Icu = Ics = 66kA | Icu = Ics = 100kA | Icu = Ics = 100kA | Icu = Ics = 150kA | |||||||||||
| รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | |||||||||
| Single frame |
800 MasterPact NW08 |
Micrologic 6.0E | 320-800A | 1.5-10*Ir | 2-15*In or OFF |
0.3-1*In (In 0.2-1*In (400A<In<1250A) | NW0803 D6EM |
242,000 | NW0813 D6EM |
254,500 | - | - | NW0823 D6EM |
272,000 | - | - |
| 1000 MasterPact NW10 |
400-1000A | 1.5-10*Ir | 2-15*In or OFF |
0.2-1*In | NW1003 D6EM |
257,500 | NW1013 D6EM |
265,500 | - | - | NW1023 D6EM |
276,000 | - | - | ||
| 1250 MasterPact NW12 |
500-1250A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | NW1203 D6EM |
261,000 | NW1013 D6EM |
275,000 | - | - | NW1223 D6EM |
283,000 | - | - | ||
| 1600 MasterPact NW16 |
640-1600A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | NW1603 D6EM |
284,500 | NW1213 D6EM |
305,000 | - | - | NW1623 D6EM |
317,000 | - | - | ||
| 2000 MasterPact NW20 |
800-2000A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | NW2013 D6EM |
352,500 | - | - | NW2023 D6EM |
382,000 | - | - | ||
| 2500 MasterPact NW25 |
1000-2500A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | NW2013 D6EM |
429,500 | - | - | NW2523 D6EM |
461,500 | - | - | ||
| 3200 MasterPact NW32 |
1280-3200A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | NW2513 D6EM |
516,000 | - | - | NW3223 D6EM |
560,500 | - | - | ||
| 4000 MasterPact NW40 |
1600-4000A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | NW4013 D6EM |
700,500 | - | - | NW4023 D6EM |
796,000 | - | - | ||
| Double frame |
4000b MasterPact NW40b |
Micrologic 6.0E | 1600-4000A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | - | - | NW4B13 D6EM |
870,500 | - | - | NW4B23 D6EM |
944,500 |
| 5000 MasterPact NW50 |
2000-5000A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | - | - | NW5013 D6EM |
936,500 | - | - | NW5023 D6EM |
1,140,000 | ||
| 6300 MasterPact NW63 |
2520-6300A | 1.5-10*Ir | 2-15*In or OFF |
500-1200A | - | - | - | - | NW6313 D6EV |
1,300,000 | - | - | NW6323 D6EV |
1,555,000 | ||
