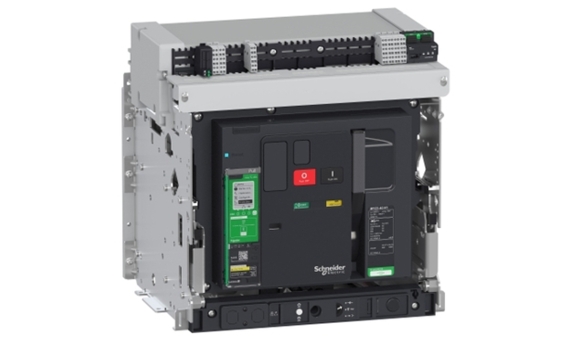

MasterPact MTZ

• ACB
• ขนาดกระแส 630 – 6300A
• ขนาดเฟรม 3 ขนาด MTZ1, MTZ2 และ MTZ3
• Icu = 42, 66, 100, 150 kA@220/415Vac
• Ics = 100%Icu
• 3P,4P
• ติดตั้งแบบ Fixed/Drawout
• Electronic trip unit แบบมีมิเตอร์ในตัว และสามารถ ติดตั้ง Digital Module เพิ่มเติมได้
• สำหรับไฟ AC
• มีฟังก์ชันการวัดและการสื่อสาร (metering and communication)

CALL FACEBOOK
Facebook Line Twitter Mail To
รายละเอียดสินค้า ข้อมูลเฉพาะ

Fixed Circuit Breakers (3P) ทริปยูนิต รุ่น Micrologic 2.0X

ประเภท
Frame		 รายละเอียดสินค้า
Frame (A)		 รายละเอียดรุ่น
Trip unit		 Ir
long-time
protection		 Isd
short-time
protection		 II
instantaneous
protection		 Ig
earth fault
protection		 Type N1
Icu = Ics = 42kA		 Type H1 Type H2
รหัสสินค้า ราคา (บาท) Icu = Ics = 66kA Icu = Ics = 100kA Icu = Ics = 100kA Icu = Ics = 150kA
รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท)
MTZ2 800 Micrologic 2.0X 320-800A 1.5-10*Ir - - MTZ208N1
2.0X3PMF		 118,000 MTZ208H1
2.0X3PMF		 132,000 - - * * - -
1000 400-1000A 1.5-10*Ir - - MTZ210N1
2.0X3PMF		 131,000 MTZ210H1
2.0X3PMF		 141,000 - - * * - -
1250 500-1250A 1.5-10*Ir - - MTZ212N1
2.0X3PMF		 143,000 MTZ212H1
2.0X3PMF		 153,000 - - * * - -
1600 630-1600A 1.5-10*Ir - - MTZ216N1
2.0X3PMF		 170,000 MTZ216H1
2.0X3PMF		 178,000 - - * * - -
2000 800-2000A 1.5-10*Ir - - MTZ220N1
2.0X3PMF		 211,000 MTZ220H1
2.0X3PMF		 224,000 - - * * - -
2500 1000-2500A 1.5-10*Ir - - - - MTZ225H1
2.0X3PMF		 287,000 - - * * - -
3200 1250-3200A 1.5-10*Ir - - - - MTZ232H1
2.0X3PMF		 353,000 - - * * - -
4000 1600-4000A 1.5-10*Ir - - - - MTZ240H1
2.0X3PMF		 476,000 - - * * - -
MTZ3 4000 Micrologic 2.0X 1600-4000A 1.5-10*Ir - - - - - - MTZ340H1
2.0X3PMF		 616,000 - - * *
5000 2000-5000A 1.5-10*Ir - - - - - - MTZ350H1
2.0X3PMF		 685,000 - - * *
6300 2500-6300A 1.5-10*Ir - - - - - - MTZ363H1
2.0X3PMF		 989,000 - - * *

หมายเหตุ 1) ราคานี้สำาหรับเบรกเกอร์ประเภท Rear Connection (Rear Horizontal Connection สำาหรับเฟรม 800 - 5000A และ Rear Vertical Connection สำาหรับเฟรม 6300A)
2) ราคานี้ยังไม่รวมแหล่งจ่ายไฟ VPS และ AD Module *กรุณาติดต่อตัวแทนจำาหน่าย เพื่อตรวจสอบราคาก่อนทำาการสั่งซื้อ

Fixed Circuit Breakers (3P) ทริปยูนิตรุ่น Micrologic 6.0X

ประเภท
Frame		 รายละเอียดสินค้า
Frame (A)		 รายละเอียดรุ่น
Trip unit		 Ir
long-time
protection		 Isd
short-time
protection		 II
instantaneous
protection		 Ig
earth fault
protection		 Type N1
Icu = Ics = 42kA		 Type H1 Type H2
รหัสสินค้า ราคา (บาท) Icu = Ics = 66kA Icu = Ics = 100kA Icu = Ics = 100kA Icu = Ics = 150kA
รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท)
MTZ2 800 Micrologic 6.0X 320-800A 1.5-10*Ir 2-15*In 0.3-1*In (In<= 400A)
0.2-1*In (In>400A)		 MTZ208N1
6.0X3PMF		 187,000 MTZ208H1
6.0X3PMF		 200,000 - - * * - -
1000 400-1000A 1.5-10*Ir 2-15*In 0.2-1*In MTZ210N1
6.0X3PMF		 200,000 MTZ210H1
6.0X3PMF		 210,000 - - * * - -
1250 500-1250A 1.5-10*Ir 2-15*In 0.2*In ถึง 1200 A MTZ212N1
6.0X3PMF		 212,000 MTZ212H1
6.0X3PMF		 222,000 - - * * - -
1600 630-1600A 1.5-10*Ir 2-15*In 0.2*In ถึง 1200 A MTZ216N1
6.0X3PMF		 239,000 MTZ216H1
6.0X3PMF		 247,000 - - * * - -
2000 800-2000A 1.5-10*Ir 2-15*In 0.2*In ถึง 1200 A MTZ220N1
6.0X3PMF		 280,000 MTZ220H1
6.0X3PMF		 293,000 - - * * - -
2500 1000-2500A 1.5-10*Ir 2-15*In 0.2*In ถึง 1200 A - - MTZ225H1
6.0X3PMF		 374,000 - - * * - -
3200 1250-3200A 1.5-10*Ir 2-15*In 0.2*In ถึง 1200 A - - MTZ232H1
6.0X3PMF		 440,000 - - * * - -
4000 1600-4000A 1.5-10*Ir 2-15*In 0.2*In ถึง 1200 A - - MTZ240H1
6.0X3PMF		 563,000 - - * * - -
MTZ3 4000 Micrologic 6.0X 1600-4000A 1.5-10*Ir 2-15*In 0.2*In ถึง 1200 A - - - - MTZ340H1
6.0X3PMF		 713,000 - - * *
5000 2000-5000A 1.5-10*Ir 2-15*In 0.2*In ถึง 1200 A - - - - MTZ350H1
6.0X3PMF		 782,000 - - * *
6300 2500-6300A 1.5-10*Ir 2-15*In 0.2*In ถึง 1200 A - - - - MTZ363H1
6.0X3PMF		 1,086,000 - - * *

หมายเหตุ 1) ราคานี้สำาหรับเบรกเกอร์ประเภท Rear Connection (Rear Horizontal Connection สำาหรับเฟรม 800 - 5000A และ Rear Vertical Connection สำาหรับเฟรม 6300A)
2) ราคานี้ยังไม่รวมแหล่งจ่ายไฟ VPS และ AD Module *กรุณาติดต่อตัวแทนจำาหน่าย เพื่อตรวจสอบราคาก่อนทำาการสั่งซื้อ

Drawout Circuit Breakers (3P) ทริปยูนิตรุ่น Micrologic 2.0X

ประเภท
Frame		 รายละเอียดสินค้า
Frame (A)		 รายละเอียดรุ่น
Trip unit		 Ir
long-time
protection		 Isd
short-time
protection		 II
instantaneous
protection		 Ig
earth fault
protection		 Type N1
Icu = Ics = 42kA		 Type H1 Type H2
รหัสสินค้า ราคา (บาท) Icu = Ics = 66kA Icu = Ics = 100kA Icu = Ics = 100kA Icu = Ics = 150kA
รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท)
MTZ2 800 Micrologic 2.0X 320-800A 1.5-10*Ir - - MTZ208N1
2.0X3PMD		 170,000 MTZ208H1
2.0X3PMD		 184,000 - - * * - -
1000 400-1000A 1.5-10*Ir - - MTZ210N1
2.0X3PMD		 183,000 MTZ210H1
2.0X3PMD		 194,000 - - * * - -
1250 500-1250A 1.5-10*Ir - - MTZ212N1
2.0X3PMD		 196,000 MTZ212H1
2.0X3PMD		 208,000 - - * * - -
1600 630-1600A 1.5-10*Ir - - MTZ216N1
2.0X3PMD		 225,000 MTZ216H1
2.0X3PMD		 233,000 - - * * - -
2000 800-2000A 1.5-10*Ir - - MTZ220N1
2.0X3PMD		 284,000 MTZ220H1
2.0X3PMD		 296,000 - - * * - -
2500 1000-2500A 1.5-10*Ir - - - - MTZ225H1
2.0X3PMD		 377,000 - - * * - -
3200 1250-3200A 1.5-10*Ir - - - - MTZ232H1
2.0X3PMD		 463,000 - - * * - -
4000 1600-4000A 1.5-10*Ir - - - - MTZ240H1
2.0X3PMD		 611,000 - - * * - -
MTZ3 4000 Micrologic 2.0X 1600-4000A 1.5-10*Ir - - - - - - MTZ340H1
2.0X3PMD		 749,000 - - * *
5000 2000-5000A 1.5-10*Ir - - - - - - MTZ350H1
2.0X3PMD		 843,000 - - * *
6300 2500-6300A 1.5-10*Ir - - - - - - MTZ363H1
2.0X3PMD		 1,155,000 - - * *

หมายเหตุ 1) ราคานี้สำาหรับเบรกเกอร์ประเภท Rear Connection (Rear Horizontal Connection สำาหรับเฟรม 800 - 5000A และ Rear Vertical Connection สำาหรับเฟรม 6300A)
2) ราคานี้ยังไม่รวมแหล่งจ่ายไฟ VPS และ AD Module *กรุณาติดต่อตัวแทนจำาหน่าย เพื่อตรวจสอบราคาก่อนทำาการสั่งซื้อ

Drawout Circuit Breakers (3P) ทริปยูนิต รุ่น Micrologic 6.0X

ประเภท
Frame		 รายละเอียดสินค้า
Frame (A)		 รายละเอียดรุ่น
Trip unit		 Ir
long-time
protection		 Isd
short-time
protection		 II
instantaneous
protection		 Ig
earth fault
protection		 Type N1
Icu = Ics = 42kA		 Type H1 Type H2
รหัสสินค้า ราคา (บาท) Icu = Ics = 66kA Icu = Ics = 100kA Icu = Ics = 100kA Icu = Ics = 150kA
รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท) รหัสสินค้า ราคา (บาท)
MTZ2 800 Micrologic 6.0X 320-800A 1.5-10*Ir 2-15*In 0.3-1*In (In<= 400A)
0.2-1*In (In>400A)		 MTZ208N1
6.0X3PMD		 243,000 MTZ208H1
6.0X3PMD		 257,000 - - * * - -
1000 400-1000A 1.5-10*Ir 2-15*In 0.2-1*In MTZ210N1
6.0X3PMD		 257,000 MTZ210H1
6.0X3PMD		 267,000 - - * * - -
1250 500-1250A 1.5-10*Ir 2-15*In 0.2*In MTZ212N1
6.0X3PMD		 270,000 MTZ212H1
6.0X3PMD		 281,000 - - * * - -
1600 630-1600A 1.5-10*Ir 2-15*In 0.2*In MTZ216N1
6.0X3PMD		 298,000 MTZ216H1
6.0X3PMD		 306,000 - - * * - -
2000 800-2000A 1.5-10*Ir 2-15*In 0.2*In MTZ220N1
6.0X3PMD		 358,000 MTZ220H1
6.0X3PMD		 370,000 - - * * - -
2500 1000-2500A 1.5-10*Ir 2-15*In 0.2*In - - MTZ225H1
6.0X3PMD		 468,000 - - * * - -
3200 1250-3200A 1.5-10*Ir 2-15*In 0.2*In - - MTZ232H1
6.0X3PMD		 554,000 - - * * - -
4000 1600-4000A 1.5-10*Ir 2-15*In 0.2*In - - MTZ240H1
6.0X3PMD		 702,000 - - * * - -
MTZ3 4000 Micrologic 2.0X 1600-4000A 1.5-10*Ir 2-15*In 0.2*In - - - - MTZ340H1
6.0X3PMD		 850,000 - - * *
5000 2000-5000A 1.5-10*Ir 2-15*In 0.2*In - - - - MTZ350H1
6.0X3PMD		 944,000 - - * *
6300 2500-6300A 1.5-10*Ir 2-15*In 0.2*In - - - - MTZ363H1
6.0X3PMD		 1,256,000 - - * *

หมายเหตุ 1) ราคานี้สำาหรับเบรกเกอร์ประเภท Rear Connection (Rear Horizontal Connection สำาหรับเฟรม 800 - 5000A และ Rear Vertical Connection สำาหรับเฟรม 6300A)
2) ราคานี้ยังไม่รวมแหล่งจ่ายไฟ VPS และ AD Module *กรุณาติดต่อตัวแทนจำาหน่าย เพื่อตรวจสอบราคาก่อนทำาการสั่งซื้อ
